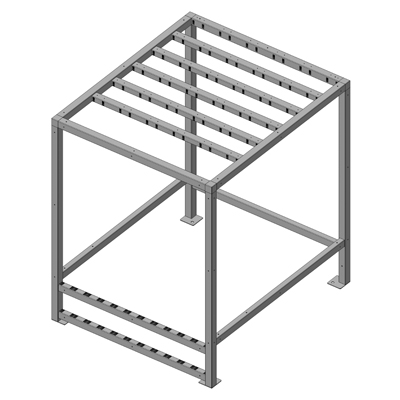

1. selecteer frame
Feiten
Eén frame voor alle diameters (40,0 / 45,0 / 50,0 / 60,3)
Solide, gelast roestvrijstalen frame
Standaard met twee invoerniveaus
Artikelnr.
Ingangen
Uitgangen
Centreerafstand [mm]
Vario-afstand [mm]
Breedte [mm]
Diepte [mm]
KBE-G-4060-04042
4
4
160
80
640
790
KBE-G-4060-06042
6
4
160
80
960
790
KBE-G-4060-08042
8
4
160
80
1280
790
KBE-G-4060-10042
10
4
160
80
1600
790
KBE-G-4060-12042
12
4
160
80
1920
790
Artikelnr.
Ingangen
Uitgangen
Centreerafstand [mm]
Vario-afstand [mm]
Breedte [mm]
Diepte [mm]
KBE-G-4060-04062
4
6
160
80
640
1110
KBE-G-4060-06062
6
6
160
80
960
1110
KBE-G-4060-08062
8
6
160
80
1280
1110
KBE-G-4060-10062
10
6
160
80
1600
1110
KBE-G-4060-12062
12
6
160
80
1920
1110
2. pijpverdeelstuk Selecteer
Feiten
Incl. inlaatbocht en pijpklemmen
Volledig gemonteerd en geïnstalleerd
Levering klaar voor aansluiting
Artikelnr.
Materiaal
Niveau
Tabel
Uitgangen
KBE-FL-0XX0E1-4101
Roestvrij staal
1
4
1
KBE-FL-0XX0E1-4102
Roestvrij staal
1
4
2
KBE-FL-0XX0E1-4103
Roestvrij staal
1
4
3
KBE-FL-0XX0E1-4104
Roestvrij staal
1
4
4
Artikelnr.
Materiaal
Niveau
Tabel
Uitgangen
KBE-FL-0XX0E1-6101
Roestvrij staal
1
6
1
KBE-FL-0XX0E1-6102
Roestvrij staal
1
6
2
KBE-FL-0XX0E1-6103
Roestvrij staal
1
6
3
KBE-FL-0XX0E1-6104
Roestvrij staal
1
6
4
KBE-FL-0XX0E1-6105
Roestvrij staal
1
6
5
KBE-FL-0XX0E1-6106
Roestvrij staal
1
6
6
Artikelnr.
Materiaal
Niveau
Tabel
Uitgangen
KBE-FL-0XX0E1-0201
Roestvrij staal
2
4 + 6
1
KBE-FL-0XX0E1-0202
Roestvrij staal
2
4 + 6
2
KBE-FL-0XX0E1-0203
Roestvrij staal
2
4 + 6
3
KBE-FL-0XX0E1-0204
Roestvrij staal
2
6
4
KBE-FL-0XX0E1-0205
Roestvrij staal
2
6
5
3. slangkoppelingen kiezen
Feiten
Volledig gemonteerd / per paar gesloten
Camlockkoppeling: buisadapter (CVRE) + afdekklep (CMKA)
Snelkoppelingen: Buisadapter (SVRE) + afdekkap (SMKK)
*Voor een hart-op-hart afstand van 80 mm raden we de snelkoppelingen / eenhandskoppelingen aan.
Artikelnr.
Type
Diameter
KBE-CVRA-CMKA-0400
Camlock
40,0
KBE-CVRA-CMKA-0450
Camlock
45,0
KBE-CVRA-CMKA-0500
Camlock
50,0
KBE-CVRA-CMKA-0600
Camlock
60,0
Artikelnr.
Type
Diameter
CMSAE-0400
Camlock slang
40,0
CMSAE-0450
Camlock slang
45,0
CMSAE-0500
Camlock slang
50,0
CMSAE-0600
Camlock slang
60,0
PRODUCTOMSCHRIJVING
De Vario-tafel is een flexibel modulair systeem van een koppelstation dat alle uitbreidingen en conversies in de toekomst mogelijk maakt.
In totaal zijn er 10 Vario-tafelonderstellen die gelast en geassembleerd zijn en dus klaar voor installatie worden geleverd. Beugels voor transport en voor latere uitbreidingen (afdekplaten, codeerbeugels) zijn al in het frame gelaserd.
Alle tafels hebben een gestandaardiseerde hoogte en kunnen daarom naast en achter elkaar worden geplaatst zonder de werkhoogte te veranderen. De hart-op-hart afstand is hetzelfde voor alle frames, wat betekent dat de breedte van de Vario-tafel naar wens kan worden uitgebreid met extra frames.
De Vario-tafel heeft standaard twee invoerniveaus en kan worden uitgerust met diameters van 40,0 / 45,0 / 50,0 / 60,3 mm in één frame - in alle materialen. Dit betekent dat materialen en groeven gemakkelijk kunnen worden omgebouwd en later verplaatst met behulp van het speciale vergrendelingsophangsysteem. Beide niveaus kunnen ook met elkaar verbonden worden door middel van Y-stukken. Platen, platforms en andere aanbouwdelen kunnen volledig vrij worden geconfigureerd.
In principe kan een Vario-tafelkoppelstation in een handomdraai worden geconfigureerd en aangevraagd. Al tijdens de planningsfase kan rekening worden gehouden met de afmetingen.
Standaard buisverbinder voor glas en roestvrij staal
Voor het verbinden van glazen en roestvrijstalen buizen
Roestvrij stalen ronde buis
Materiaal: Roestvrij staal 1.4301
Lengte: 6000 mm
Afgevlakte binnennaad
Technische gegevens
Materiaal:
Roestvrij staal 1.4301
Standaardlengte:
6000 mm
Diameter:
38 - 168,3 mm
Wanddikte:
1,5mm, 2mm & 3mm
Item nummers
Buiten Ø
Straal 100 / 120 / 150 mm
Straal 250 mm
Straal 500 mm
Straal 800 mm
38.0 x 1.5
RBE-038015-90100-1010
RBE-038015-90100-1010
RBE-038015-90100-1010
RBE-038015-90100-1234
40.0 x 1.5
RBE-038015-90100-1010
RBE-038015-90100-1010
RBE-038015-90100-1010
RBE-038015-90100-1010
45.0 x 1.5
RBE-038015-90100-1010
RBE-038015-90100-1010
RBE-038015-90100-1010
RBE-038015-90100-1010
50.0 x 1.5
RBE-038015-90100-1010
RBE-038015-90100-1010
RBE-038015-90100-1010
RBE-038015-90100-1010
50.0 x 2.0
RBE-038015-90100-1010
RBE-038015-90100-1010
RBE-038015-90100-1010
RBE-038015-90100-1010
50.0 x 1.5
RBE-038015-90100-1010
50.0 x 1.5
RBE-038015-90100-1010
50.0 x 1.5
RBE-038015-90100-1010
50.0 x 1.5
RBE-038015-90100-1010
