Roestvrijstalen takken 45°
Feiten
Materiaal: Roestvrij staal 1.4301
Schoongemaakt en ontbraamd
Afgevlakte binnennaad
Artikelnr.
Ø [mm]
WS [mm]
L1 [mm]
L2 [mm]
A45E-038015-038015
38,0
1,5
250
160
A45E-040015-040015
40,0
1,5
250
160
A45E-045015-045015
45,0
1,5
250
160
A45E-050015-050015
50,0
1,5
250
160
A45E-050020-050020
50,0
2,0
250
160
A45E-054020-054020
54,0
2,0
250
160
A45E-060315-060315
60,3
1,5
280
180
A45E-060320-060320
60,3
2,0
280
180
A45E-065020-065020
65,0
2,0
280
180
A45E-070020-070020
70,0
2,0
280
180
A45E-076020-076020
76,1
2,0
350
230
A45E-080020-080020
80,0
2,0
350
230
A45E-084020-084020
84,0
2,0
350
230
A45E-088920-088920
88,9
2,0
350
230
A45E-101620-101620
101,6
2,0
430
300
A45E-104020-104020
104,0
2,0
430
230
A45E-108020-108020
108,0
2,0
430
300
A45E-114320-114320
114,3
2,0
430
300
Roestvrijstalen aftakkingen 45° | kleine uitloop
Feiten
Materiaal: Roestvrij staal 1.4301
Schoongemaakt en ontbraamd
Afgevlakte binnennaad
Artikelnr.
Ø1 [mm]
WS1 [mm]
Ø2 [mm]
WS2 [mm]
L1 [mm]
L3 [mm]
A45E-060315-040015
60,3
1,5
40,0
1,5
280
180
A45E-060315-045015
60,3
1,5
45,0
1,5
280
180
A45E-060315-050015
60,3
1,5
50,0
1,5
280
180
A45E-076120-050015
76,1
2,0
50,0
1,5
350
230
A45E-076120-060320
76,1
2,0
60,3
1,5
350
230
Roestvrijstalen takken 30°
Feiten
Materiaal: Roestvrij staal 1.4301
Schoongemaakt en ontbraamd
Afgevlakte binnennaad
Artikelnr.
Ø [mm]
WS [mm]
L1 [mm]
L2 [mm]
A30E-038015-038015
38,0
1,5
300
205
A30E-040015-040015
40,0
1,5
300
205
A30E-045015-045015
45,0
1,5
300
205
A30E-050015-050015
50,0
1,5
300
205
A30E-054020-054020
54,0
2,0
300
205
A30E-060315-060315
60,3
1,5
400
300
A30E-065020-065020
65,0
2,0
400
300
A30E-070020-070020
70,0
2,0
400
300
A30E-076120-076120
76,1
2,0
450
345
A30E-080020-080020
80,0
2,0
450
345
A30E-084020-084020
84,0
2,0
500
390
A30E-088920-088920
88,9
2,0
500
390
Roestvrijstalen T-stuk
Feiten
Materiaal: Roestvrij staal 1.4301
Schoongemaakt en ontbraamd
Afgevlakte binnennaad
Artikelnr.
Ø1 [mm]
WS1 [mm]
L1 [mm]
L2 [mm]
TSE-038015-038015-250
38,0
1,5
250
125
TSE-040015-040015-250
40,0
1,5
250
125
TSE-045015-045015-250
45,0
1,5
250
125
TSE-050015-050015-250
50,0
1,5
250
125
TSE-050020-050020-250
50,0
2,0
250
125
TSE-054020-054020-250
54,0
2,0
250
125
TSE-060315-060315-250
60,3
1,5
250
125
TSE-060320-060320-250
60,3
2,0
250
125
TSE-065020-065020-280
65,0
50
280
140
TSE-070020-070020-280
70,0
2,0
280
140
TSE-076120-076120-280
76,1
2,0
280
140
TSE-080020-080020-280
80,0
2,0
280
140
TSE-084020-084020-320
84,0
2,0
320
160
TSE-088920-088920-320
88,9
2,0
320
160
TSE-101620-101620-320
101,6
2,0
320
160
TSE-104020-104020-320
104,0
2,0
320
160
TSE-108020-108020-320
108,0
2,0
320
160
TSE-114320-114320-320
114,3
2,0
320
160
Roestvrijstalen T-stuk | kleine uitlaat
Feiten
Materiaal: Roestvrij staal 1.4301
Schoongemaakt en ontbraamd
Afgevlakte binnennaad
Artikelnr.
Ø1 [mm]
WS1 [mm]
Ø2 [mm]
WS2 [mm]
L1 [mm]
L2 [mm]
TSE-050015-040015-250
50,0
1,5
40,0
1,5
250
125
TSE-060315-045015-250
60,3
1,5
45,0
1,5
250
125
TSE-060315-050015-250
60,3
1,5
50,0
1,5
250
125
TSE-076120-050015-280
76,1
2,0
50,0
1,5
280
140
TSE-076120-060315-280
76,1
2,0
60,3
1,5
280
140
Roestvrijstalen T-stuk aan één kant gesloten
Feiten
Materiaal: Roestvrij staal 1.4301
Schoongemaakt en ontbraamd
Afgevlakte binnennaad
Artikelnr.
Ø1 [mm]
WS1 [mm]
L1 [mm]
L2 [mm]
TSGG-040015-040015
40,0
1,5
180
125
TSGG-045015-045015
45,0
1,5
185
130
TSGG-050015-050015
50,0
1,5
185
130
TSGG-060315-060315
60,3
1,5
190
135
TSGG-076120-076120
76,1
2,0
230
160

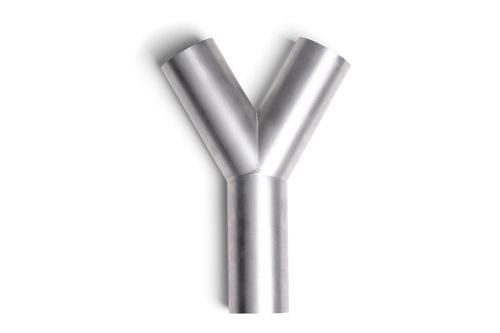

Roestvrijstalen Y-stuk
Feiten
Materiaal: Roestvrij staal 1.4301
Schoongemaakt en ontbraamd
Afgevlakte binnennaad
Artikelnr.
Ø1 [mm]
WS1 [mm]
L1 [mm]
L2 [mm]
YSE-038015-038015-120
38,0
1,5
120
120
YSE-040015-040015-120
40,0
1,5
120
120
YSE-045015-045015-120
45,0
1,5
120
120
YSE-050015-050015-120
50,0
1,5
120
120
YSE-054020-054020-120
54,0
2,0
120
120
YSE-060315-060315-140
60,3
1,5
140
140
YSE-065020-065020-140
65,0
2,0
140
140
YSE-070020-070020-140
70,0
2,0
140
140
YSE-076120-076120-160
76,1
2,0
160
160
YSE-080020-080020-160
80,0
2,0
160
160
YSE-084020-084020-160
84,0
2,0
160
160
YSE-088920-088920-180
88,9
2,0
180
180
Roestvrijstalen L-stuk
Feiten
Materiaal: Roestvrij staal 1.4301
Schoongemaakt en ontbraamd
Afgevlakte binnennaad
Artikelnr.
Ø1 [mm]
WS1 [mm]
Centreerafstand [mm]
L1 [mm]
L2 [mm]
LSE-040015-0130-0130
40,0
1,5
130
150
150
LSE-045015-0128-0128
40,0
1,5
128
150
150
LSE-050015-0125-0125
50,0
1,5
125
150
150
LSE-060315-0120-0120
60,3
1,5
120
150
150
LSE-076120-0162-0162
76,1
2,0
162
200
200
Roestvrij staal | reductie
Feiten
Materiaal: Roestvrij staal 1.4301
Schoongemaakt en ontbraamd
Afgevlakte binnennaad
Ø40,0 X 1,5 mm
Artikelnr.
Ø1 [mm]
WS1 [mm]
Ø2 [mm]
WS2 [mm]
L [mm]
RSE-040015-038015-120
40,0
1,5
38,0
1,5
ongeveer 120
Ø45,0 X 1,5 mm
Artikelnr.
Ø1 [mm]
WS1 [mm]
Ø2 [mm]
WS2 [mm]
L [mm]
RSE-045015-038015-120
45,0
1,5
38,0
1,5
ongeveer 120
RSE-045015-040015-120
45,0
1,5
40,0
1,5
ongeveer 120
Ø50,0 X 1,5 mm
Artikelnr.
Ø1 [mm]
WS1 [mm]
Ø2 [mm]
WS2 [mm]
L [mm]
RSE-050015-038015-120
50,0
1,5
38,0
50
ongeveer 120
RSE-050015-040015-120
50,0
1,5
40,0
1,5
ongeveer 120
RSE-050015-045015-120
50,0
1,5
45,0
1,5
ongeveer 120
Ø54,0 X 1,5 mm
Artikelnr.
Ø1 [mm]
WS1 [mm]
Ø2 [mm]
WS2 [mm]
L [mm]
RSE-054015-038015-120
54,0
1,5
38,0
1,5
ongeveer 120
RSE-054015-040015-120
54,0
1,5
40,0
1,5
ongeveer 120
RSE-054015-045015-120
54,0
1,5
45,0
1,5
ongeveer 120
RSE-054015-050015-150
54,0
1,5
50,0
1,5
ongeveer 150
Ø60,3 X 1,5 mm
Artikelnr.
Ø1 [mm]
WS1 [mm]
Ø2 [mm]
WS2 [mm]
L [mm]
RSE-060315-040015-130
60,3
1,5
40,0
1,5
ongeveer 130
RSE-060315-045015-120
60,3
1,5
45,0
1,5
ongeveer 120
RSE-060315-050015-120
60,3
1,5
50,0
1,5
ongeveer 120
RSE-060315-054020-150
60,3
1,5
54,0
2,0
ongeveer 150
Ø65,0 X 1,5 mm
Artikelnr.
Ø1 [mm]
WS1 [mm]
Ø2 [mm]
WS2 [mm]
L [mm]
RSE-065020-045015-140
65,0
2,0
45,0
1,5
ongeveer 140
RSE-065020-050015-150
65,0
2,0
50,0
1,5
ongeveer 150
RSE-065020-054020-150
65,0
2,0
54,0
2,0
ongeveer 150
RSE-065020-060315-150
65,0
2,0
60,3
1,5
ongeveer 150
RSE-065020-060320-150
65,0
2,0
60,3
2,0
ongeveer 150
Ø70,0 X 2,0 mm
Artikelnr.
Ø1 [mm]
WS1 [mm]
Ø2 [mm]
WS2 [mm]
L [mm]
RSE-070020-050015-200
70,0
2,0
50,0
1,5
ongeveer 200
RSE-070020-054020-200
70,0
2,0
54,0
2,0
ongeveer 200
RSE-070020-060315-200
70,0
2,0
60,3
1,5
ongeveer 200
RSE-070020-060320-200
70,0
2,0
60,3
2,0
ongeveer 200
RSE-070020-065020-200
70,0
2,0
65,0
2,0
ongeveer 200
Ø76,1 X 2,0 mm
Artikelnr.
Ø1 [mm]
WS1 [mm]
Ø2 [mm]
WS2 [mm]
L [mm]
RSE-076120-060315-200
76,1
2,0
60,3
1,5
ongeveer 200
RSE-076120-060320-200
76,1
2,0
60,3
2,0
ongeveer 200
RSE-076120-065020-200
76,1
2,0
65,0
2,0
ongeveer 200
RSE-076120-070020-200
76,1
2,0
70,0
2,0
ongeveer 200
Ø80,0 X 2,0 mm
Artikelnr.
Ø1 [mm]
WS1 [mm]
Ø2 [mm]
WS2 [mm]
L [mm]
RSE-080020-060315-200
80,0
2,0
60,3
1,5
ongeveer 200
RSE-080020-060320-200
80,0
2,0
60,3
2,0
ongeveer 200
RSE-080020-065015-200
80,0
2,0
65,0
1,5
ongeveer 200
RSE-080020-070020-200
80,0
2,0
70,0
2,0
ongeveer 200
RSE-080020-076120-200
80,0
2,0
76,1
2,0
ongeveer 200
Ø84,0 X 2,0 mm
Artikelnr.
Ø1 [mm]
WS1 [mm]
Ø2 [mm]
WS2 [mm]
L [mm]
RSE-084020-065020-200
84,0
2,0
65,0
2,0
ongeveer 200
RSE-084020-070020-200
84,0
2,0
70,0
2,0
ongeveer 200
RSE-084020-076120-200
84,0
2,0
76,1
2,0
ongeveer 200
RSE-084020-080020-200
84,0
2,0
80,0
2,0
ongeveer 200
Ø88,9 X 2,0 mm
Artikelnr.
Ø1 [mm]
WS1 [mm]
Ø2 [mm]
WS2 [mm]
L [mm]
RSE-088920-070020-200
88,9
2,0
70,0
2,0
ongeveer 200
RSE-088920-076120-200
88,9
2,0
76,1
2,0
ongeveer 200
RSE-088920-080020-200
88,9
2,0
80,0
2,0
ongeveer 200
RSE-088920-084020-200
88,9
2,0
84,0
2,0
ongeveer 200
Ø101,6 X 2,0 mm
Artikelnr.
Ø1 [mm]
WS1 [mm]
Ø2 [mm]
WS2 [mm]
L [mm]
RSE-101620-076120-200
101,6
2,0
76,1
2,0
ongeveer 200
RSE-101620-080020-200
101,6
2,0
80,0
2,0
ongeveer 200
RSE-101620-084020-200
101,6
2,0
84,0
2,0
ongeveer 200
RSE-101620-088920-200
101,6
2,0
88,9
2,0
ongeveer 200
Ø104 X 2,0 mm
Artikelnr.
Ø1 [mm]
WS1 [mm]
Ø2 [mm]
WS2 [mm]
L [mm]
RSE-104020-084020-200
104,0
2,0
84,0
2,0
ongeveer 200
RSE-104020-088920-200
104,0
2,0
88,9
2,0
ongeveer 200
RSE-104020-101620-200
104,0
2,0
101,6
2,0
ongeveer 200
Ø108 X 2,0 mm
Artikelnr.
Ø1 [mm]
WS1 [mm]
Ø2 [mm]
WS2 [mm]
L [mm]
RSE-108020-088920-200
108,0
2,0
88,9
2,0
ongeveer 200
RSE-108020-101620-200
108,0
2,0
101,6
2,0
ongeveer 200
RSE-108020-104020-200
108,0
2,0
104,0
2,0
ongeveer 200
Ø114,3 X 2,0 mm
Artikelnr.
Ø1 [mm]
WS1 [mm]
Ø2 [mm]
WS2 [mm]
L [mm]
RSE-114320-101620-200
114,3
2,0
101,6
2,0
ongeveer 200
RSE-114320-104020-200
114,3
2,0
104,0
2,0
ongeveer 200
RSE-114320-108020-200
114,3
2,0
108,0
2,0
ongeveer 200
PRODUCTOMSCHRIJVING
Bij Michel Tube worden roestvrijstalen buisfittingen gesneden op buislasersystemen en overwegend gelaserd. Laserlassen maakt filigrane onderdelen mogelijk en zorgt voor extreem lage vervorming en doorbranding in de transportbuis.
Alle gegoten buisonderdelen voor de kunststofindustrie worden kant-en-klaar geleverd in handzame batchgroottes en zijn uit voorraad leverbaar.
FOTOGALLERIJ
Standaard buisverbinder voor glas en roestvrij staal
Voor het verbinden van glazen en roestvrijstalen buizen
Roestvrij stalen ronde buis
Materiaal: Roestvrij staal 1.4301
Lengte: 6000 mm
Afgevlakte binnennaad
Technische gegevens
Materiaal:
Roestvrij staal 1.4301
Standaardlengte:
6000 mm
Diameter:
38 - 168,3 mm
Wanddikte:
1,5mm, 2mm & 3mm
Item nummers
Buiten Ø
Straal 100 / 120 / 150 mm
Straal 250 mm
Straal 500 mm
Straal 800 mm
38.0 x 1.5
RBE-038015-90100-1010
RBE-038015-90100-1010
RBE-038015-90100-1010
RBE-038015-90100-1234
40.0 x 1.5
RBE-038015-90100-1010
RBE-038015-90100-1010
RBE-038015-90100-1010
RBE-038015-90100-1010
45.0 x 1.5
RBE-038015-90100-1010
RBE-038015-90100-1010
RBE-038015-90100-1010
RBE-038015-90100-1010
50.0 x 1.5
RBE-038015-90100-1010
RBE-038015-90100-1010
RBE-038015-90100-1010
RBE-038015-90100-1010
50.0 x 2.0
RBE-038015-90100-1010
RBE-038015-90100-1010
RBE-038015-90100-1010
RBE-038015-90100-1010
50.0 x 1.5
RBE-038015-90100-1010
50.0 x 1.5
RBE-038015-90100-1010
50.0 x 1.5
RBE-038015-90100-1010
50.0 x 1.5
RBE-038015-90100-1010
